HGS(ハイグレードソイル)工法

気泡混合土工法

HGS工法の概要

HGS(Highgrade Soil)工法は発生土(粘性土、砂質土)に水とセメント等の固化材を混合して流動化させたものに気泡を混合して軽量化を図った盛土材料です。
泥土などの低品位な土も利用することができ、発生土のリサイクルに有効な工法です。

特徴

  1. 軽量性
    γ=6~12kN/m3(単位容積質量が設定可能)
  2. 強度特性
    一軸圧縮強さ (qu=300~1000kN/m2
  3. 流動性
    材料分離せずに最大150~200m程度圧送可能

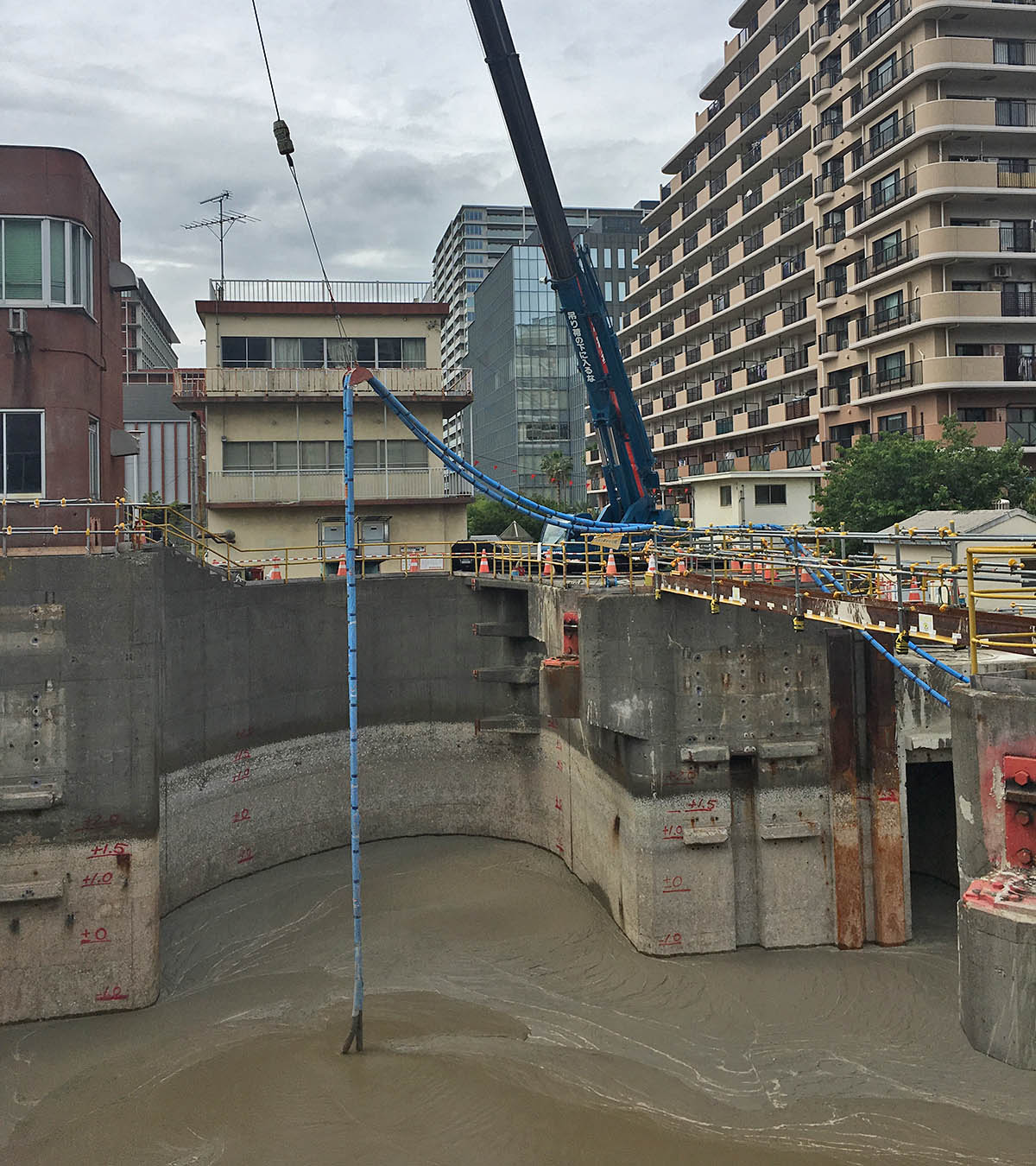

    高い流動性を持ち、狭い空間や形状が複雑な空間に充填可能
  4. 発生土の有効利用
    各種の発生土を有効に活用することが可能

配 合 例

原料土 単位体積重量 設計強度 配合(1m3当たり) 起泡剤
原料土 固化材量 気泡量 OFA-2
(kN/m3 (kN/m2 (kg) (kg) (kg) (ℓ) (kg)
粘性土 8.0 300 199 376 198 480.3 0.192
500 169 359 247 494.8 0.198
1000 136 334 304 513.8 0.206
10.0 300 370 540 177 260.6 0.104
500 340 529 210 270.1 0.108
1000 306 514 266 282.0 0.113
砂質粘土(粘土分70%) 8.0 300 232 349 194 490.8 0.196
500 179 338 257 508.9 0.204
1000 109 314 350 528.9 0.211
10.0 300 423 492 171 290.6 0.116
500 391 476 217 302.9 0.121
1000 353 456 275 318.9 0.127
砂質土(粘土分30%) 8.0 300 284 270 218 549.4 0.220
500 218 270 292 553.5 0.221
1000 118 259 395 556.4 0.223
10.0 300 534 355 192 378.0 0.151
500 492 358 231 378.1 0.151
1000 443 361 277 378.9 0.152

固化剤:高炉セメントB種 起泡剤;100倍希釈、25倍発砲
