土質改質システム

土質改質システムの概要

建設現場より発生する土砂は、乾燥したものから水を含んだ泥状のものまでさまざまです。
また、その粒径も大小さまざまです。
建設発生土は処分、または再利用するために改質する必要があります。ここではその建設発生土を改質するためのプラント設備をご紹介いたします。

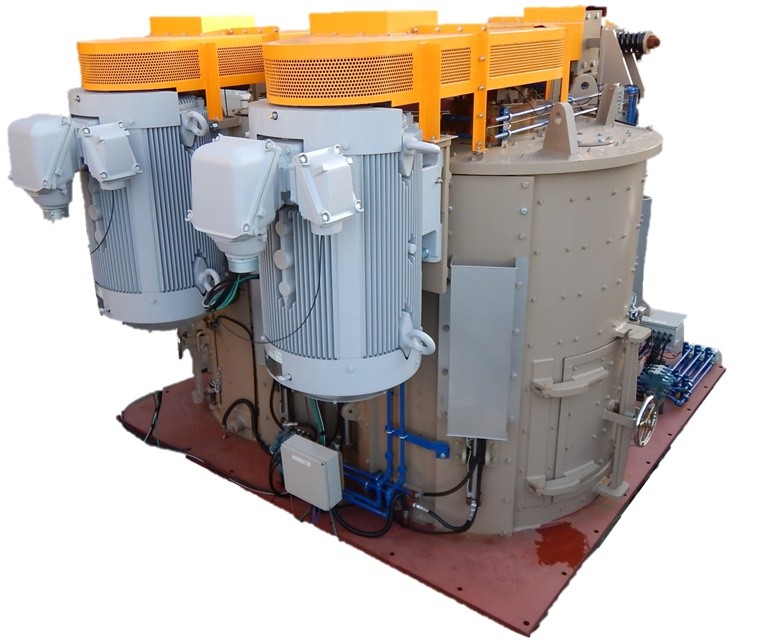

竪型3軸マルチクラッシャー

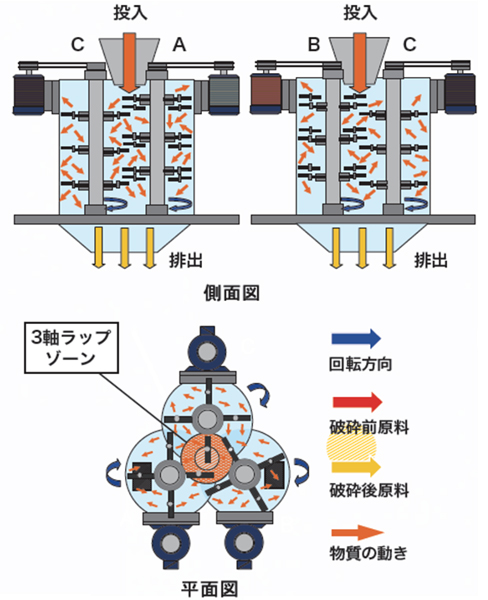

設備概要図

3シャフトハンマーブレードが連動高速回転で原料を打撃、弾き飛ばします。弾き飛ばされた原料同士は無数の衝突をライブソーン内で繰り返し、瞬時に破砕されます。また、広いライブゾーンは高含水原料や、繊維質系原料等の居付き、巻き付き等に有効です。

機種スペック

型式 動力(kw) 重量(ton)
BB-50 45.0×3 9.5
BB-250 200.0×3 26.0

※原料の種類、性状、物性、及び処理後の目標粒度、また、選定モーター容量により処理能力は変動します。

標準装備
インバーター動力制御盤 点検ハッチインターロックスイッチ
破砕室・架台・階段 集塵機
オートグリスター 排出ホッパー
振動センサー 投入シュート

※予告なく内容を変更する場合がございます。

固化ユニット FBEシリーズ

FBEシリーズの特長

  1. 連続バッチ処理方式により、泥土の連続供給にも対応します。
  2. 泥土、固化材は全て高精度の計量を行うため実績が明確です。
  3. 自動制御盤により、簡単な入力で操作できます。
  4. 機種サイズは小型から中型、大型まで各種豊富に取り揃えています。
  5. コンパクトなユニット式のため設置・組立も容易です。
  6. 汚染土壌や焼却灰の不要化処理にも対応します。



機種一覧

小規模な現場から大規模な現場までフルラインナップ!!

FBE-1000(1m³)
FBE-1500(1.5m³)
FBE-3000(3m³)

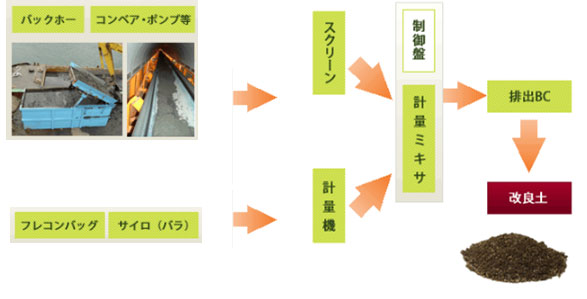

改質フロー

泥土はバックホウまたはシールドマシンや浚渫船の場合はコンベア、ポンプ等により連続供給されます。

  • 固化材はフレコンまたはサイロより供給されます。
  • 泥土は計量ミキサーで高精度計量されます。固化材は計量器で高精度計量されます。
    すべての原料が高精度計量されますので高品質の改質が行えます。
