NJP工法シリーズ
NJP-2way工法の概要

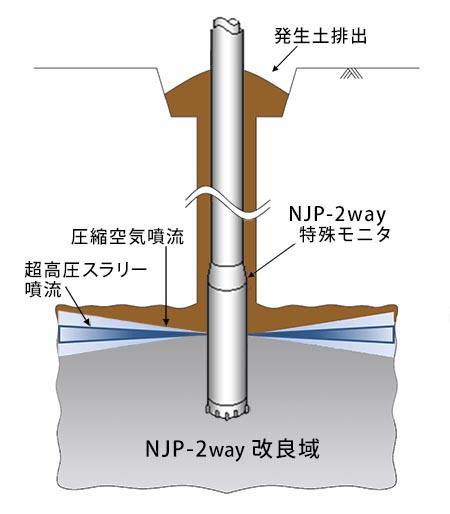

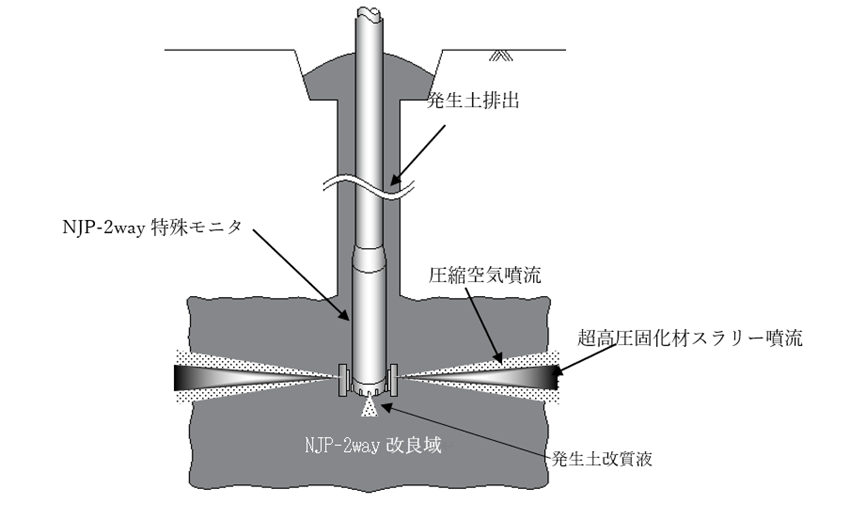

NJP-2way工法は、多重管ロッドに装着したNJP-2way特殊モニタの左右に設けた噴流体噴射構造から噴射される固化材スラリーと、圧縮空気を連行した超高圧噴流エネルギーによって、地盤を効率的に切削・攪拌混合する低環境負荷型多重管式高圧噴射攪拌工法です。
特徴
- 本工法は、多重管式高圧噴射攪拌工法であり、吐出圧力、吐出量および改良時間に応じて、適切な大口径の改良径が選定できます。
- 左右に水平方向へ超高圧固化材スラリーを噴射する方式であり、改良時間が短時間で施工効率がよく、工期の短縮が図れて経済的な工法です。
- 施工効率が良いことで、工期短縮でき従来工法に比べて施工時の二酸化炭素発生量が削減され、環境負荷を低減できます。
- 従来工法に比べ、改良土量体積当たりの発生土量が比較的少ない工法です。そのため、処理および運搬に伴う二酸化炭素発生量が削減され、環境負荷を低減できます。
- 発生土を安定的かつ確実に排出させ、施工時の地盤変位が抑制できます。
- NJP-2way特殊モニタ外周部が超高圧スラリー噴流による攪拌のため、山留め壁、基礎杭等への密着施工や改良体相互のラップ施工が容易にできます。
- 機動性の高いスライドベースを用いた専用マシンを使用し、小規模施工では小型施工機を用いるなど、施工条件に応じて使用機械を選定できます。
- Picture（ピクチャー）シリーズシステム（NETIS登録番号 QS-220014-A ）との併用によりICT施工に対応できます。
適用地盤
| 施工仕様 | 土 質 | 改良径 | |
|---|---|---|---|
| 砂質土
(粘性土) |
改良時間 | 改良1m当り5～12分 | |
| Type2 |
N≦20 (Cu≦50kN/m2) |
Ø2.3m～3.3ｍ | |
|
20＜N≦30 （50＜Cu≦70kN/m2） |
Ø2.1m～3.1ｍ | ||
|
30<N≦50 |
Ø2.4m～2.9ｍ | ||
| Type3 |
N≦20 (Cu≦50kN/m2) |
Ø2.6m～3.9ｍ | |
| 20＜N≦30
（50＜Cu≦70kN/m2） |
Ø2.4m～3.7ｍ | ||
|
30<N≦50 |
Ø2.7m～3.4ｍ | ||
※砂礫土や礫混じり砂の場合は、標準改良径の10％減を標準とします。
※砂質土あるいは砂礫土で30＜N≦50に適用する場合、粘性土Cu＞70kN/m2の場合、施工深度Zが30mを超える場合には、別途検討が必要です。
※施工条件によっては、先行水切削噴射（プレジェット）を行う場合があります。
適用目的
- 液状化防止対策
