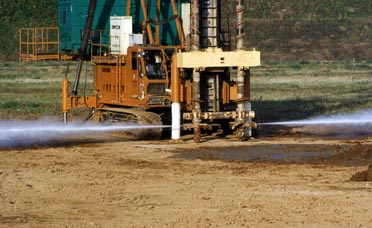

噴射状況(機械攪拌高圧噴射併用)

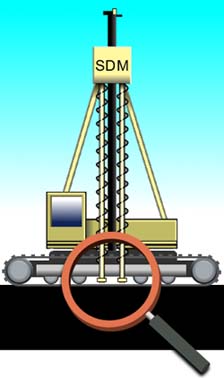

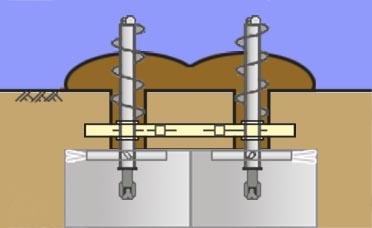

工法原理図

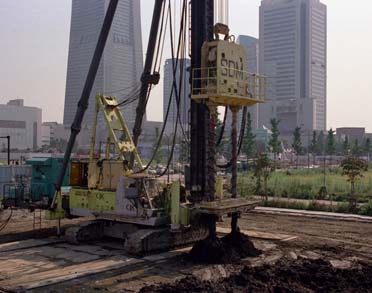

施工写真

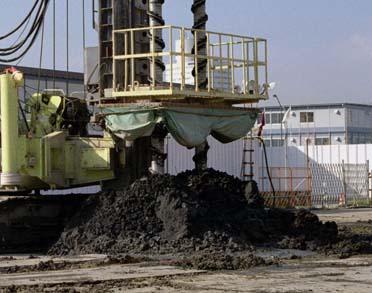

排土状況
SDM工法の概要
SDM工法とは、機械攪拌と高圧噴射を併用した工法で，従来工法に比べ2倍の大径改良体（最大改良径 ２．０ｍ）が得られます。また、特殊オーガースクリューにより改良と同時に排土を行うことで、施工時の地盤変位を抑制できます。低変位施工で高速大量処理による工期短縮を可能にした工法です。
特徴
- 経済的かつ大幅な工期の短縮
１日当たりの施工能力が大きいため、全工程の短縮とコスト縮減が図れる。 - 改良時の変位を抑制
排土機構を備えているため、改良時と同時に固化材スラリー量に見合う排土量 を確保することにより、低変位施工が可能。 - 改良体相互のラップ施工が確実
高圧噴射攪拌を併用しているため、基礎杭、山留め壁等との密着施工、格子式改良等の改良相互のラップ施工ができ、一体化が図れる。
適用目的
- 盛土・切土のすべり防止
- 構造物の支持力増強および沈下低減
- 開削工事のヒービング防止、受働土圧の増加
- 液状化防止
- 既設および新設の基礎杭、山留め壁、自立式護岸の横方向地盤反力の増加
- 腐植土等の有機質土の改良
適用地盤
| 土 質 | 適用条件 | 貫入能力 |
|---|---|---|
| 砂質土 | N≦20 | N≦20 |
| 粘性土 | Cu≦50kN/m2 | N≦7 | 有機質土 | w≦500% |
注）：粘性土（Cu＞50kN/m2）、 砂質土（N＞20）の地盤では、 試験工事などによる確認が必要です。
標準改良仕様
| 改良径(m) | 軸間ピッチ(m) |
|---|---|
| 1.6～2.3 | 1.4～2.0 |
※ 改良面積は翼径 Ø1.0m、軸間長1.7mを使用した場合
対象土質と標準改良強さの関係
| 対象土質 | 実績値の範囲 quf (kN/m2) |
|---|---|
| 砂質土 | 300～3000 |
| 粘性土 | 200～1500 |
| 有機質土 | 100～600 |

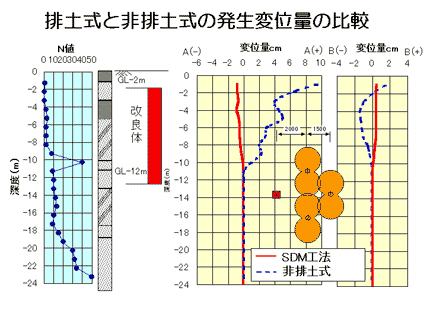

地盤変位測定例
SDM工法の施工手順
